Anti Vibration – AV Series
View in 360°
Drag with your mouse or finger to rotate the product
Anti Vibration
The max. load on Y ÷ Y axes is %10 from Z ÷ Z ve X ÷ X axes.
Momenttary shock loads of 2,5 g in Z ÷ Z and X ÷ X axes ore admissible.

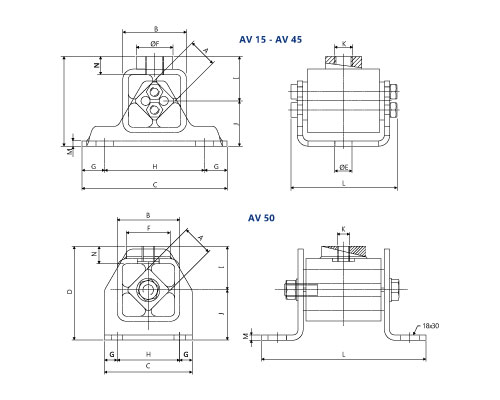

Type AV anti-vibration mounting
Type AV anti-vibration mountings are used for absorbing vibrations in generators, CNC machineries, pumps,crushers,mills,compressors and etc. They are designed also for damping solid-borne noise.
Type AV installation
- Under longitudinal dynamic forces,(Fig – 1)
- Under lateral dynamic forces,(Fig – 2)
- Under undetermined dynamic forces. (Fig – 3)
| AS-L Malzeme | |
|---|---|
| Model | 27-38 |
| Alüminyum profil gövde | X |
| Alüminyum çubuk iç parça | X |
| Model Type |
Load - Yük Gmin - Gmax (N) on Z-axis |
A Yüksüz mm |
B | C | D | ØE | ØF | G | H | l | J | K | L | M | N | Ağırlık Weight (Kg) |
| AV 15 | .. - 850 | 16 | 35 | 80 | 49,5 | 9,5 | 20 | 12,5 | 55 | 24,5 | 25 | M10 | 58,5 | 3 | 10 | 0,37 |
| AV 18 | 550-1500 | 18 | 40 | 100 | 64 | 9,5 | 28 | 12,5 | 75 | 31 | 33 | M10 | 74 | 4 | 13 | 0,68 |
| AV 27 | 1200-2800 | 25 | 50 | 130 | 79 | 11,5 | 35 | 15 | 100 | 37 | 42 | M12 | 90 | 4 | 17 | 1,18 |
| AV 38 | 2500-4800 | 35 | 70 | 155 | 105 | 14 | 45 | 17,5 | 120 | 51 | 54 | M16 | 116,5 | 5 | 19 | 2,38 |
| AV 45 | 4200-7800 | 45 | 90 | 190 | 127 | 18 | 60 | 25 | 140 | 63 | 64 | M20 | 147,5 | 6 | 23 | 4,52 |
| AV 50 | 5800-12000 | 50 | 100 | 140 | 150 | - | 70 | 20 | 100 | 70 | 80 | M20 | 262 | 8 | 28 | 7,92 |
