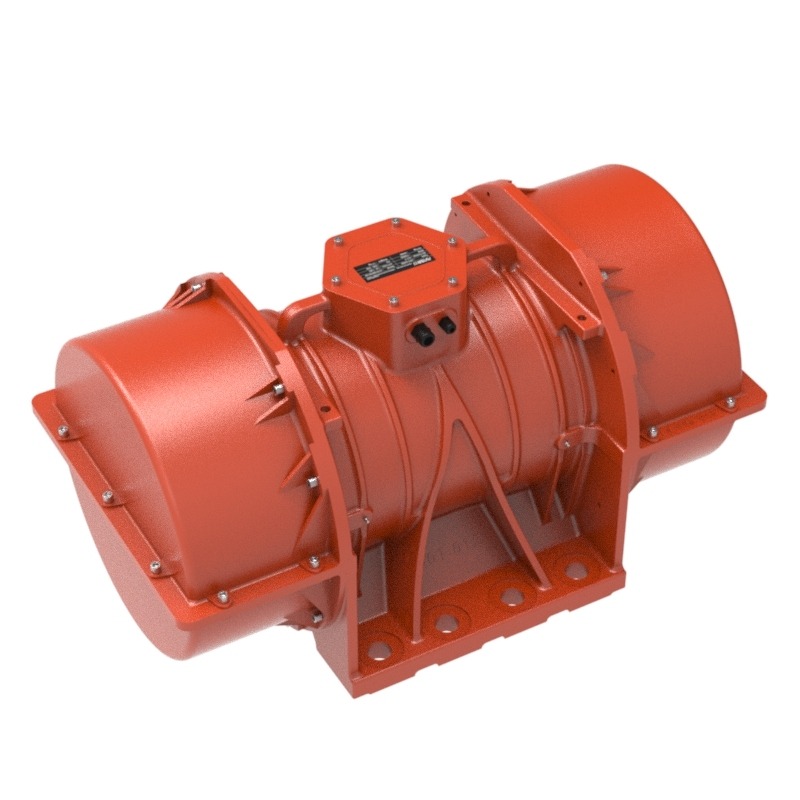

Ayak Montajlı Vibrasyon Motorları

AVIBRO ayak bağlantılı vibrasyon motorlarımız, (titreşim motorları) titreşim enerjisinin gerektiği tüm endüstriyel makinaların ihtiyacını karşılayan eksiksiz ürün yelpazesine sahip üstün kaliteli ayak bağlantılı vibratör motorları sunar.

Tüm AVM Serisi ürünlerimiz yürürlükteki EEC direktiflerine makinelerin güvenliği 2006/42/AT; ve 2014/35/AB alçak gerilim yönetmeliklerinin serbest bırakıldığı temel sağlık ve güvenlik gerekliliklerine uyduğunu ve serbestçe dolaşabilme gerekliliklerini yerine getirebildiğini beyan ederiz. Üründe bir değişiklik olduğu takdirde bu kabul edilmeyecek ve bu beyan geçerliliğini yitirecektir.

AVM, AFV / AFV-M / AFV-C, AVM-D ve AVM-P Serisi vibro motorlar, değişken frekanslı sürücü (VFD özellikli inverter) ile kullanıma uygundur.

Tüm AVM ile başlayan serilerdeki ürünlerde:

II2D Ex tb IIIC (T120 °C) Zone 21 Zone 22

Ayak Montajlı Titreşim Motorları Teknik Özellikler:

3 faz giriş voltajı :
Tüm AVM Serileri için : Standart uygulamalar 50Hz 220 – 230/380-400 Volt veya 60Hz 220-240/440-480 Volt
Talep üzerine özel voltaj ve frekanslarda üretim emri verebilirsiniz.
AVM serisi vibro motorlar, değişken frekanslı sürücü (VFD özellikli inverter) ile kullanıma uygundur.

Frekans ve Devir/dakika

Tüm AVM Serileri için :
2 poles: 3000 rpm- 50 Hz 3600 rpm – 60 Hz
4 poles : 1500 rpm – 50 Hz 1800 rpm – 60 Hz
6 poles : 1000 rpm – 50 Hz 1200 rpm – 60 Hz
8 poles : 750 rpm – 50 Hz 900 rpm – 60 Hz
10 poles : 600 rpm – 50 Hz 720 rpm – 60 Hz
12 poles : 500 rpm – 50 Hz 600 rpm – 60 Hz

Ayak Montajlı Vibrasyon Motorları Titreşim gücünü Ayarlama

AVIBRO Vibrasyon Motorları (S1) çalışma rejimine göre en fazla titreşim elde etmeniz için tasarlanmıştır. Vibratör motoru üzerinde bulunan eksantrik ağırlıklarda bulunan derece ile titreşim kuvvetini % 0 ile % 100 arasında seçim yapmanıza olanak sağlar. Vibro motorun Her iki mil ucundaki eksantrik ağırlıkların açısının aynı olması gerekmektedir.

AVIBRO Mekanik Koruma:

Tüm AVM serisi ürünlerimiz yürürlükteki EEC Direktiflerine (makinelerin güvenliği 2006/42/AT; ve 2014/35/AB Alçak gerilim yönetmeliklerinin serbest bırakıldığı temel sağlık ve güvenlik gerekliliklerine uyduğunu ve serbestçe dolaşabilme gerekliliklerini yerine getirebildiğini beyan ederiz. Üründe bir değişiklik olduğu takdirde bu kabul edilmeyecek ve bu beyan geçerliliğini yitirecektir.

AVIBRO Elektrik Motoru İç Yapısı :

Dünyamızda çevresel etkilerin farkındayız. Bu sebeple AVIBRO en düşük kayıplı silisyum manyetik laminasyon sacları ile oluşturduğu STATOR-ROTOR tasarımı ile size rakiplerine göre daha fazla güç sunarken, ısınmayı azaltarak verimliliği artmış ürünler sunuyoruz.

AVIBRO Vibrasyon Motorları Yalıtım Sınıfı :

AVM serisi vibrasyon motorlarımız güçlü standart H sınıfı izolasyona sahiptir. Emriniz üzerine Daha güçlü izolasyon sınıfı tercih edebilirsiniz. Eksantrik ağırlık kapakları, rulman kapakları ve klemens kapakları o-ring contalar ile dış ortamda oluşan zararlara karşı mekanik korumalıdır. Klemens kutusu içerisinde dışardan sızmalara ve titreşime karşı kırılmalara karşı Epoksi reçine ile korunmaktadır. IP 65-7

AVIBRO Vibrasyon Motorları Çalışma Ortam Sıcaklığı :

AVM Serisi ürünler için -20 C° ile +40 C° ( -4 F ile 104 C° )

AVIBRO Vibrasyon Motorları Termik Isınma :

AVM serisi ürünler için, standart termistör uygulamamız henüz bulunmamaktadır. Emriniz üzerine AVM serisi ürünlerde 130 C PTC Uygulama sunuyoruz.

AVIBRO Vibrasyon Motorları Gövde ve Dönen Mil (rotor şaft)

AVM serisi, diğer tüm serilerde ve yeni ürünler için, ürün gövdeleri ve rulman kapakları 3 boyutlu CAD program üzerinde stres analizleri yapılmaktadır. Sonrasında 50 yapı büyüklüğünde ki gövde ve rulman kapaklarımızı özel alaşımlı alüminyum enjeksiyon 60 ile 110 yapı büyüklüğünde ki gövde ve rulman kapaklarımızı yüksek dirençli GGG 40 Sfero dökme demirden imal ediyoruz.
Dönen millerimiz (rotor şaft), ısıl işlem görmüş burulma ve kopmaya yüksek dirençli NiCrMo özel çelik yuvarlak hammadde kullanıyoruz.

AVIBRO Vibrasyon Motorları Boya Uygulamamız

AVM Serisi ürünlerimizi nerdeyse tamamında elektro statik epoksi toz boya kullanıyoruz.
Gövde renk : Turuncu
Tas koruma kapakları renk : Turuncu

AVIBRO Vibrasyon Motorları Rulmanlar ve Yağlama

AVIBRO vibratör motorları standart ürünlerin tamamında C4 boşluklu uzun ömürlü titreşim için üretilmiş rulmanlar kullanmaktadır. Böylece müşterilerimize uzun ömürlü vibrasyon motorları üretmekteyiz. Vibro motor rulmanlarımız için uzun ömürlü, yüksek merkez kaç kuvvetleri ile titreşimin oluşturduğu stres, rulman iç tanelerine gelen yüklerden oluşabilecek aşınmalara karşı yüksek mukavemetli gres yağları kullanmaktayız. Rulman yataklarında gresin uzaklaşmadan çalışması için labirent tip kanallar ile yağ keçeleri kullanıyoruz.

AVIBRO Vibrasyon Motorları Özel Sipariş

Ön ısıtıcılar
Paslanma tas koruma kapakları Cr
Özel uygulamalarınız için farklı ayak bağlantılı delikler
Tamamen size vibro motor, özel tasarım imalatlar
sunmaktayız.

AVM 2 poles 3000 rpm-50Hz / 3600 rpm-60Hz

Model / Type	Gövde / Size	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	(*) Statik Moment / Statical Moment (Kgmm) 50Hz	(*) Statik Moment / Statical Moment (Kgmm) 60Hz	Ağırlık / Weight (Kg) 50Hz	Ağırlık / Weight (Kg) 60Hz	Giriş Gücü / Input Power (W) 50Hz	Giriş Gücü / Input Power (W) 60Hz	Nominal Akım / Nom. Current (A) 400V 50Hz	Nominal Akım / Nom. Current (A) 460V 60Hz	IA / IN 50Hz 220V 50Hz	IA / IN 60Hz 115V 60Hz	IA / IN 50Hz	IA / IN 60Hz
AVM 65/3	10	61	69	0,59	0,67	6,1	4,7	4,9	4,7	150	165	0,30	0,30	0,51	0,52	2,72	3,00
AVM 130/3	10	153	143	1,50	1,40	15,2	9,8	5,4	5,1	180	180	0,35	0,32	0,59	0,54	2,64	2,96
AVM 200/3	10	214	226	2,09	2,21	21,3	15,6	5,7	5,4	180	180	0,35	0,32	0,59	0,54	2,64	2,96
AVM 300/3	20	323	281	3,16	2,75	32,1	19,4	8,5	8,2	280	290	0,60	0,50	1,02	0,85	3,50	4,15
AVM 400/3	20	421	456	4,13	4,47	41,8	31,4	8,9	8,5	370	400	0,75	0,70	1,27	1,19	4,10	4,35
AVM 500/3	30A	565	552	5,54	5,41	56,2	38,1	14,6	14,0	470	520	0,80	0,75	1,36	1,27	4,15	4,60
AVM 650/3	30A	674	681	6,61	6,68	66,9	47,0	14,9	14,4	550	600	0,90	0,85	1,53	1,44	4,25	4,70
AVM 760/3	30A	751	798	7,36	7,82	74,6	55,1	15,4	14,7	550	650	0,90	0,90	1,53	1,55	4,30	4,90
AVM 800/3	40A	797	866	7,81	8,49	79,2	59,8	22,8	22,2	650	680	1,10	1,00	1,87	1,73	3,80	5,80
AVM 850/3	40A	891	913	8,74	8,95	88,6	63,0	23,2	22,2	660	700	1,20	1,10	2,04	1,87	3,90	6,00
AVM 950/3	40A	996	1056	9,77	10,35	99,0	72,9	23,5	22,6	720	800	1,50	1,50	2,55	2,59	3,70	4,10
AVM 1100/3	40A	1195	1127	11,72	11,05	118,8	77,8	23,8	22,9	1000	1100	1,75	1,70	2,97	2,94	3,65	4,00
AVM 1300/3	40A	1394	1397	13,67	13,70	138,6	96,4	25,5	24,1	1300	1200	2,20	2,00	3,74	3,46	4,00	5,06
AVM 1600/3	50A	1655	1702	16,23	16,69	164,5	117,4	33,6	32,3	1500	1500	2,40	2,10	4,08	3,57	4,68	4,96
AVM 1800/3	50A	1847	1895	18,11	18,59	183,5	130,8	34,9	32,9	2000	2000	3,20	3,00	5,44	5,19	4,46	5,45
AVM 2000/3	50A	2045	2155	20,06	21,14	203,2	148,7	35,5	34,2	2200	2300	3,40	2,90	5,78	4,93	4,34	5,80
AVM 2300/3	50A	2316	2392	22,72	23,46	230,2	165,1	36,3	34,4	2200	2300	3,40	2,90	5,78	4,93	4,34	5,80
AVM 2500/3	60A	2584	2566	25,34	25,17	256,8	177,1	78,5	76,5	2500	2400	3,80	3,50	--	--	4,86	5,72
AVM 2850/3	60A	2956	2891	28,99	28,36	293,8	199,5	68,0	66,0	3000	2800	4,50	3,90	--	--	4,92	6,11
AVM 3300/3	60A	3548	3322	34,80	32,58	352,7	229,3	70,0	68,0	4000	4000	6,40	5,70	--	--	4,52	5,24
AVM 4000/3	60A	4308	5041	42,26	49,45	428,2	347,9	73,0	71,0	4200	4200	6,20	5,40	--	--	4,63	5,30
AVM 5000/3	60A	5188	6101	50,89	59,85	515,7	421,1	76,0	77,0	5000	5000	7,80	6,70	--	--	5,94	7,34
AVM 6500/3	90A	6611	6547	64,85	64,22	657,1	451,9	246,5	244,5	8000	8000	13,00	12,00	--	--	6,27	6,54
AVM 7600/3	90A	7691	7714	75,44	75,67	764,4	532,4	256,5	253,5	9000	9000	15,00	13,00	--	--	4,66	5,91
AVM 9000/3	90A	9107	9000	89,34	88,29	905,2	621,2	264,0	261,0	10000	9500	16,30	13,70	--	--	4,51	5,68

AVM 2 poles 3000 rpm-50Hz / 3600 rpm-60Hz

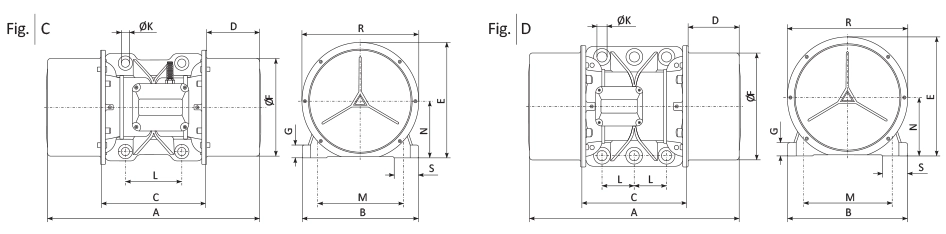

Model / Type	Gövde / Size	Fig	A	B	C	D	E	ØF	R	L	M	ØK	ØK	K¹	G	S	N
AVM 65/3	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
AVM 130/3	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
AVM 200/3	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
AVM 1600/3	50A	A	289	150,5	134	77,5	175	128	150	90	125	13,5	4	-	20	27	74,5
AVM 1800/3	50A	A	289	150,5	134	77,5	175	128	150	90	125	13,5	4	-	20	27	74,5
AVM 2000/3	50A	A	286	190	153	66,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM 2300/3	50A	A	286	190	153	66,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM 500/3	30A	A*	286	190	153	66,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM 650/3	30A	A*	363	210	188	87,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 760/3	30A	A*	363	210	188	87,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 300/3	20	B	363	210	188	87,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 400/3	20	B	363	210	188	87,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 800/3	40A	B	363	210	188	87,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 850/3	40A	B	466	230	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 950/3	40A	B	466	230	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 1100/3	40A	B	466	230	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 1300/3	40A	B	466	230	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 2500/3	60A	C	544	269	260	142	274	244	282	155	225	22	4	-	25	53,5	133
AVM 2850/3	60A	C	544	269	260	142	274	244	282	155	225	22	4	-	25	53,5	133
AVM 3300/3	60A	C	544	269	260	142	274	244	282	155	225	22	4	-	25	53,5	133
AVM 4000/3	60A	C	544	269	260	142	274	244	282	155	225	22	4	-	25	53,5	133
AVM 5000/3	60A	C	544	269	260	142	274	244	282	155	225	22	4	-	25	53,5	133
AVM 6500/3	90A	D	630	390	366	132	398,5	354	405	100 x 2	320	28	6	-	38	76	196
AVM 7600/3	90A	D	630	390	366	132	398,5	354	405	100 x 2	320	28	6	-	38	76	196
AVM 9000/3	90A	D	630	390	366	132	398,5	354	405	100 x 2	320	28	6	-	38	76	196

AVM 4 poles 1500 rpm-50Hz / 1800 rpm-60Hz

Model / Type	Gövde / Size	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	(*) Statik Moment / Statical Moment (Kgmm) 50Hz	(*) Statik Moment / Statical Moment (Kgmm) 60Hz	Ağırlık / Weight (Kg) 50Hz	Ağırlık / Weight (Kg) 60Hz	Giriş Gücü / Input Power (W) 50Hz	Giriş Gücü / Input Power (W) 60Hz	Nominal Akım / Nom. Current (A) 400V 50Hz	Nominal Akım / Nom. Current (A) 460V 60Hz	IA / IN 50Hz 220V 50Hz	IA / IN 60Hz 115V 60Hz	IA / IN 50Hz	IA / IN 60Hz
AVM 20/15	10	23	27	0,26	0,27	9,1	7,4	5,0	4,8	90	85	0,22	0,20	0,34	0,34	1,85	2,00
AVM 30/15	10	30	39	0,29	0,38	11,9	10,7	5,2	5,0	90	85	0,22	0,20	0,34	0,34	1,85	2,00
AVM 60/15	10	54	58	0,53	0,56	21,3	16,0	5,7	5,4	90	85	0,22	0,20	0,34	0,34	1,85	2,00
AVM 90/15	10	84	93	0,82	0,91	33,4	25,7	6,5	6,1	95	105	0,24	0,26	0,40	0,44	1,95	2,10
AVM 200/15	20	210	207	2,06	2,03	83,5	57,1	10,5	9,5	180	190	0,42	0,38	0,71	0,64	2,42	2,90
AVM 250/15	20	242	248	2,37	2,43	96,2	68,4	11,0	10,3	250	270	0,54	0,42	0,91	0,71	3,28	3,50
AVM 300/15	30B	303	341	2,97	3,34	120,4	94,1	17,0	15,8	280	300	0,62	0,60	1,05	1,02	3,18	3,50
AVM 400/15	30B	421	439	4,13	4,30	167,4	121,2	18,2	16,6	300	350	0,64	0,66	1,08	1,12	3,36	3,68
AVM 520/15	30B	546	609	5,35	5,97	217,1	168,1	20,2	18,8	350	400	0,70	0,74	1,19	1,26	3,44	3,86
AVM 750/15	40B	743	700	7,29	6,86	295,4	193,2	28,0	26	500	525	0,96	0,92	1,63	1,57	3,54	4,52
AVM 900/15	40B	892	867	8,75	8,50	354,6	239,4	30,4	27,2	550	650	1,00	0,98	1,73	1,69	3,64	3,43
AVM 1100/15	40B	1127	1067	11,05	10,46	448,1	294,6	34,0	28,2	600	650	1,10	0,98	1,87	1,69	3,28	3,43
AVM 1300/15	40B	1314	1291	12,89	12,66	522,4	356,4	35,0	33,0	720	800	1,28	1,32	2,18	2,24	3,90	4,14
AVM 1500/15	50A	1523	1655	14,94	16,23	605,5	456,9	42,0	40,0	900	1050	1,45	1,50	2,47	2,55	4,10	4,20
AVM 1800/15	50A	1833	1916	17,98	18,79	728,7	529,1	47,0	43,0	1100	1200	2,00	1,90	3,46	3,30	4,32	4,94
AVM 2000/15	50B	2137	2166	20,96	21,24	849,6	598,1	49,7	45,5	1300	1350	2,45	2,30	4,24	4,00	4,30	4,90
AVM 2300/15	50B	2442	2474	23,95	24,27	970,9	683,1	54,0	49,5	1500	1500	2,90	2,80	5,00	4,84	5,95	7,00
AVM 2450/15	60A	2574	2502	25,26	24,54	1023,3	690,8	95,0	90,0	1600	1700	3,20	3,00	--	--	6,10	7,25
AVM 2700/15	60A	2943	2614	28,87	25,64	1170,1	721,7	98,5	93,5	1700	1800	3,30	3,10	--	--	4,90	6,90
AVM 3100/15	60A	3360	3243	32,96	31,81	1335,8	895,4	100,5	94,5	2000	2100	3,70	3,50	--	--	6,48	7,45
AVM 3800/15	70A	3859	3802	37,85	37,29	1534,2	1049,7	112,0	105,0	2200	2500	4,00	3,90	--	--	7,10	7,00
AVM 4300/15	70A	4503	4005	44,17	39,28	1790,3	1105,7	116,0	108,0	2800	3000	5,00	4,90	--	--	6,11	7,18
AVM 5000/15	80A	5926	6367	58,13	62,46	2356,1	1757,9	175,0	166,0	3500	3400	5,90	5,00	--	--	6,94	8,00
AVM 6000/15	80A	6240	6412	61,24	62,90	2480,9	1770,3	176,5	168,5	4000	4500	7,00	6,80	--	--	7,00	8,10
AVM 7000/15	90A	6733	6703	66,05	65,75	2676,9	1850,7	274,0	265,0	6000	6000	10,50	9,00	--	--	6,50	7,70
AVM 7500/15	90A	7502	7208	73,59	70,71	2982,6	1990,1	280,0	270,0	6200	6500	11,20	11,60	--	--	5,10	5,40
AVM 7900/15	90A	8070	7994	79,16	78,42	3208,5	2207,2	283,0	272,0	7000	8000	11,60	11,50	--	--	5,45	5,60
AVM 9500/15	100A	9519	9127	93,38	89,53	37,84,6	2519,9	340,0	338,0	7500	8500	12,20	12,00	--	--	6,56	6,70
AVM 11500/15	100A	10868	10912	106,61	107,04	4320,9	3012,8	350,0	341,0	11000	10500	17,50	16,00	--	--	7,00	8,10

AVM 4 poles 1500 rpm-50Hz / 1800 rpm-60Hz

Model / Type	Gövde / Size	Fig	A	B	C	D	E	ØF	R	L	M	ØK	ØK	K¹	G	S	N
AVM 20/15	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
AVM 30/15	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
AVM 60/15	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷74	106	8,75	4	14,5	17	22	59,5
AVM 90/15	10	A	235	123,5	108	63,5	151,5	107	132,5	62÷ 74	106	8,75	4	14,5	17	22	59,5
AVM 200/15	20	B	289	150,5	134	77,5	175	128	150	90	125	13,5	4	-	20	27	74,5
AVM 250/15	20	B	289	150,5	134	77,5	175	128	150	90	125	13,5	4	-	20	27	74,5
AVM 300/15	30B	A*	322	190	153	84,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM 400/15	30B	A*	322	190	153	84,5	203,5	155	185	100÷105	140÷60	12	4	22,5	22	38	93,5
AVM 520/15	30B	A*	322	190	153	84,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM 750/15	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 900/15	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 1100/15	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 1300/15	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 1500/15	50A	A	466	230	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 1800/15	50A	A	466	230	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 2000/15	50B	A	520	230	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 2300/15	50B	A	520	230	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 2450/15	60A	C	544	269	260	142	274	244	282	155	225	22	4	-	25	53,5	133
AVM 2700/15	60A	C	544	269	260	142	274	244	282	155	225	22	4	-	25	53,5	133
AVM 3100/15	60A	C	544	269	260	142	274	244	282	155	225	22	4	-	25	53,5	133
AVM 3800/15	70A	C	544	315	290	127	323,5	284	327	155	255	22	4	-	30	65,5	160
AVM 4300/15	70A	C	544	315	290	127	323,5	284	327	155	255	22	4	-	30	65,5	160
AVM 5000/15	80A	C	631	340	334	148,5	352	309	360	180	280	25	4	-	35	77	172
AVM 6000/15	80A	C	631	340	334	148,5	352	309	360	180	280	25	4	-	35	77	172
AVM 7000/15	90A	D	630	390	366	132	398,5	354	405	100 x 2	320	28	6	-	38	76	196
AVM 7500/15	90A	D	630	390	366	132	398,5	354	405	100 x 2	320	28	6	-	38	76	196
AVM 7900/15	90A	D	630	390	366	132	398,5	354	405	100 x 2	320	28	6	-	38	76	196
AVM 9500/15	100A	D	740	460	410	165	454,5	412	465	125 x 2	380	38	6	-	45	98	222
AVM 11500/15	100A	D	740	460	410	165	454,5	412	465	125 x 2	380	38	6	-	45	98	222

AVM 6 poles 1000 rpm-50Hz / 1200rpm-60Hz

Model / Type	Gövde / Size	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	(*) Statik Moment / Statical Moment (Kgmm) 50Hz	(*) Statik Moment / Statical Moment (Kgmm) 60Hz	Ağırlık / Weight (Kg) 50Hz	Ağırlık / Weight (Kg) 60Hz	Giriş Gücü / Input Power (W) 50Hz	Giriş Gücü / Input Power (W) 60Hz	Nominal Akım / Nom. Current (A) 400V 50Hz	Nominal Akım / Nom. Current (A) 460V 60Hz	IA / IN 50Hz 220V 50Hz	IA / IN 60Hz 115V 60Hz	IA / IN 50Hz	IA / IN 60Hz
AVM 200/10	30B	189	258	1,85	2,53	169,1	160,2	20,0	20,0	270	250	0,60	0,55	1,02	0,93	2,65	3,00
AVM 270/10	30B	242	331	2,37	3,24	216,4	205,6	20,2	20,2	320	350	0,75	0,72	1,27	1,22	2,65	2,90
AVM 390/10	40B	318	446	3,12	4,37	284,5	277,1	29,0	28,0	350	380	0,80	0,76	1,36	1,31	2,48	2,80
AVM 530/10	40B	597	639	5,85	6,26	534,1	396,9	32,5	30,5	450	500	1,05	0,95	1,78	1,64	2,50	3,68
AVM 650/10	40B	655	701	6,42	6,87	585,9	435,4	36,5	34,5	550	600	1,10	0,98	1,81	1,69	2,58	3,71
AVM 750/10	50A	814	861	7,98	8,44	728,2	534,8	45,5	43,0	680	720	1,40	1,25	2,38	2,16	2,79	3,36
AVM 1110/10	50B	1067	1190	10,46	11,66	954.4	739,3	54,0	49,0	750	750	1,60	1,50	2,72	2,59	3,34	4,10
AVM 1200/10	50B	1211	1267	11,88	12,42	1083,3	787,1	55,0	49,5	780	800	1,65	1,55	2,80	2,68	3,47	4,40
AVM 1300/10	50C	1356	1327	13,30	13,01	1213,1	824,4	57,5	52,5	850	900	1,70	1,60	2,89	2,72	4,33	4,48
AVM 1550/10	50C	1627	1587	15,96	15,56	1455,4	985,9	65,0	59,0	950	1000	1,80	1,70	3,06	2,94	3,05	3,65
AVM 1700/10	60B	1683	1708	16,51	16,75	1505,5	1061,1	93,0	87,0	1100	1200	2,30	2,10	--	--	4,23	4,00
AVM 2000/10	60B	1820	1941	17,85	19,04	1628,1	1205,8	97,0	93,0	1300	1400	2,80	2,75	--	--	3,23	4,05
AVM 2300/10	60C	2243	2391	22,00	23,45	2006,5	1485,3	106,0	99,0	1500	1800	3,00	2,90	--	--	3,55	4,12
AVM 3000/10	70B	3144	3281	30,84	32,18	2812,5	2038,2	160,0	152,0	2000	2100	4,50	4,30	--	--	4,35	4,86
AVM 4500/10	80B	4211	4587	41,31	44,99	3767,0	2849,5	202,0	192,0	2500	3000	4,80	5,00	--	--	5,81	6,00
AVM 5000/10	80B	4597	5012	45,09	49,16	4112,3	3113,5	213,0	205,0	3200	3800	6,50	6,00	--	--	5,24	5,43
AVM 6000/10	80B	5237	5443	51,37	53,39	4684,8	3881,3	220,0	211,0	3800	4000	7,20	6,90	--	--	5,68	5,96
AVM 6500/10	90B	6052	5911	59,37	57,98	5413,9	3672,1	324,0	310,0	4000	4400	7,70	7,00	--	--	4,88	5,12
AVM 7000/10	90B	7160	6705	70,24	65,77	6405,1	4165,3	332,0	316,0	5000	5600	8,80	8,60	--	--	4,55	5,92
AVM 8500/10	90C	9023	8891	88,51	87,22	8071,6	5523,3	364,0	330,0	7500	8000	13,90	12,70	--	--	4,69	5,86
AVM 9800/10	90C	9622	9802	94,39	96,15	8607,5	6089,2	386,0	377,0	8000	8500	14,60	13,40	--	--	4,96	5,05
AVM 10000/10	100B	10220	10089	100,25	98,97	9142,5	6267,5	415,0	392,0	8500	8800	15,00	14,10	--	--	5,13	6,58
AVM 12000/10	100B	12937	12571	126,91	123,32	11572,9	7809,4	458,0	424,0	9500	10000	16,50	15,40	--	--	5,68	5,96
AVM 13500/10	100B	13889	13497	136,25	132,40	12424,6	8384,7	465,0	432,0	10000	10000	17,10	16,60	--	--	5,00	5,12
AVM 14500/10	100B	14900	14322	146,16	140,49	13329,1	8897,2	585,0	536,0	11800	12000	18,20	18,00	--	--	6,00	5,98
AVM 15000/10	110B	15985	15106	156,81	148,19	14299,6	9384,2	600,0	560,0	12500	13000	19,10	18,50	--	--	6,12	6,88
AVM 18500/10	110B	18968	19566	186,07	191,94	16968,1	12154,9	655,0	580,0	13800	14000	25,00	23,90	--	--	5,88	6,18
AVM 20500/10	110B	21068	20107	206,67	197,25	18846,7	12491,0	665,0	600,0	15000	15400	26,40	24,80	--	--	4,88	5,90
AVM 22500/10	120B	22540	20362	221,12	199,75	20162,8	12628,5	1025	995,0	19000	19000	33,00	25,50	--	--	4,68	5,89
AVM 25500/10	120B	25300	24100	248,19	236,42	22632,4	14971,4	1050	1027	19000	19000	33,00	25,50	--	--	4,68	--
AVM 30000/10	120B	30575	30240	299,94	296,65	27351,1	18787,6	1315	1065	24000	25800	40,00	38,00	--	--	4,90	5,40

AVM 6 poles 1000 rpm-50Hz / 1200rpm-60Hz

Model / Type	Gövde / Size	Fig	A	B	C	D	E	ØF	R	L	M	ØK	ØK	K¹	G	S	N
AVM 200/10	30B	A*	322	190	153	84,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM 270/10	30B	A*	322	190	153	84,5	203,5	155	185	100÷105	140÷160	17	4	22,5	22	38	93,5
AVM 390/10	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 530/10	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 650/10	40B	B	405	210	188	108,5	228,5	183	220	120	170	18,5	4	-	26	37	107,5
AVM 750/10	50A	A	466	230	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 1110/10	50B	A	520	230	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 1200/10	50B	A	520	230	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 1300/10	50C	A	580	230	226	177	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 1550/10	50C	A	580	230	226	177	248	220	260	140÷150	190	22	4	23,5	27	50,5	120,5
AVM 1700/10	60B	C	604	269	260	172	274	244	282	155	225	22	4	-	25	53,5	133
AVM 2000/10	60B	C	604	269	260	172	274	244	282	155	225	22	4	-	25	53,5	133
AVM 2300/10	60C	C	634	269	260	187	274	244	282	155	225	22	4	-	25	53,5	133
AVM 3000/10	70B	C	634	315	290	172	323,5	284	327	155	255	25	4	-	30	65,5	160
AVM 4500/10	80B	C	773	340	334	219,5	352	309	360	180	280	25	4	-	35	77	172
AVM 5000/10	80B	C	773	340	334	219,5	352	309	360	180	280	25	4	-	35	77	172
AVM 6000/10	80B	C	773	340	334	219,5	352	309	360	180	280	28	6	-	35	77	172
AVM 6500/10	90B	D	750	390	366	192	398,5	354	405	100x2	320	28	6	-	38	76	196
AVM 7000/10	90B	D	750	390	366	192	398,5	354	405	100x2	320	28	6	-	38	76	196
AVM 8500/10	90C	D	842	390	366	238	398,5	354	405	100 x 2	320	28	6	-	38	76	196
AVM 9800/10	90C	D	842	390	366	238	398,5	354	405	100 x 2	320	38	6	-	38	76	196
AVM 10000/10	100B	D	884	460	410	237	454,5	412	465	125 x 2	380	38	6	-	45	98	222
AVM 12000/10	100B	D	884	460	410	237	454,5	412	465	125 x 2	380	38	6	-	45	98	222
AVM 13500/10	100B	D	884	460	410	237	454,5	412	465	125 x 2	380	38	6	-	45	98	222
AVM 14500/10	100B	D	884	460	410	237	454,5	412	465	125 x 2	380	45	8	-	45	98	222
AVM 15000/10	110B	E	1005	573	549	228	538	486	540	140 x 3	480	45	8	-	50	120	268
AVM 18500/10	110B	E	1005	573	549	228	538	486	540	140 x 3	480	45	8	-	50	120	268
AVM 20500/10	110B	E	1005	573	549	228	538	486	540	140 x 3	480	45	8	-	50	120	268
AVM 22500/10	120B	E	1200	700	585	305	655	596	670	140 x 3	600	45	8	-	45	140	320
AVM 25500/10	120B	E	1200	700	585	305	655	596	670	140 x 3	600	45	8	-	45	140	320
AVM 30000/10	120B	E	1200	700	585	305	655	596	670	140 x 3	600	45	8	-	45	140	320

AVM 8 poles 750 rpm-50Hz / 900 rpm-60Hz

Model / Type	Gövde / Size	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 50Hz	Santrifüj Kuvveti / Centrifugal Force (Kg/F) 60Hz	(*) Statik Moment / Statical Moment (Kgmm) 50Hz	(*) Statik Moment / Statical Moment (Kgmm) 60Hz	Ağırlık / Weight (Kg) 50Hz	Ağırlık / Weight (Kg) 60Hz	Giriş Gücü / Input Power (W) 50Hz	Giriş Gücü / Input Power (W) 60Hz	Nominal Akım / Nom. Current (A) 400V 50Hz	Nominal Akım / Nom. Current (A) 460V 60Hz	IA / IN 50Hz 220V 50Hz	IA / IN 60Hz 115V 60Hz	IA / IN 50Hz	IA / IN 60Hz
AVM 120/75	30B	106	141	1,04	1,38	168,5	155,7	18,6	18,6	230	250	0,85	0,75	1,44	1,29	2,15	2,11
AVM 160/75	30B	137	187	1,34	1,83	217,8	206,5	20,2	20,2	250	300	0,95	0,85	1,61	1,47	2,36	2,44
AVM 210/75	40B	178	241	1,74	2,36	283,1	266,2	27,8	27,8	350	380	1,10	1,05	1,87	1,81	2,05	2,30
AVM 330/75	40B	281	396	2,75	3,88	446,8	437,3	33,7	33,7	300	280	0,75	0,70	1,27	1,21	1,75	3,00
AVM 500/75	50A	458	601	4,49	5,89	728,3	663,7	45,6	45,6	400	450	1,20	1,20	2,04	2,07	2,42	2,60
AVM 700/75	50B	534	803	5,23	7,87	849,2	886,8	50,5	49,8	450	500	1,40	1,30	2,38	2,24	2,56	2,96
AVM 800/75	50B	610	881	5,98	8,64	970,1	972,9	54,4	54,6	550	560	1,55	1,40	2,63	2,42	2,43	2,87
AVM 950/75	50B	686	991	6,73	9,72	1090,9	1094,4	58,4	58,4	720	760	1,60	1,50	2,72	2,59	4,38	3,67
AVM 1200/75	60B	1081	1467	10,60	14,39	1719,1	1620,2	109,0	109,0	1100	1100	2,20	2,20	--	--	2,65	3,45
AVM 1500/75	60C	1261	1791	12,37	17,57	2005,4	1977,9	118,0	118,0	1150	1250	2,60	2,30	--	--	2,81	3,05
AVM 2000/75	70B	1769	2296	17,35	22,52	2813,3	2535,7	156,0	156,0	1700	1800	4,40	4,20	--	--	3,66	3,05
AVM 3200/75	80B	2533	3774	24,84	37,02	4028,3	4168,0	210,0	210,0	2000	2200	5,20	5,10	--	--	4,00	4,66
AVM 4800/75	90B	3727	5676	36,56	55,68	5927,1	6268,6	255,0	255,0	4000	4300	8,20	7,90	--	--	3,96	5,35
AVM 5800/75	90C	4738	6713	46,48	65,85	7535,0	7413,8	358,0	358,0	5600	6000	10,50	10,00	--	--	3,12	3,30
AVM 5900/75	100B	5602	7005	54,95	68,71	8909,0	7736,3	366,0	366,0	6000	6500	11,10	10,50	--	--	3,04	4,00
AVM 8300/75	100B	6713	9181	65,85	90,06	10675,9	10139,5	396,0	396,0	6500	7000	12,60	12,00	--	--	3,66	4,30
AVM 9300/75	100B	7277	10781	71,38	105,76	11572,8	11906,5	410,0	410,0	7500	8000	13,50	12,60	--	--	3,44	4,12
AVM 13500/75	110B	11868	13769	116,42	135,07	18874,1	15206,5	670,0	630,0	9200	9600	21,00	19,50	--	--	5,05	5,55
AVM 17000/75	110B	13513	17087	132,56	167,62	21490,2	18870,9	695,0	650,0	10500	11000	22,50	21,00	--	--	5,50	6,00
AVM 22500/75	120B	18200	22392	178,54	219,67	28943,1	24727,9	1120,0	1086,0	12500	16200	26,50	28,00	--	--	5,63	4,71
AVM 25500/75	120B	--	25950	--	254,57	--	28658,4	--	1027,0	--	16200	--	28,00	--	--	--	4,71
AVM 30000/75	120B	21100	30460	206,99	298,81	33487,3	33472,9	1230,0	1265,0	--	--	--	--	--	--	--	--

AVM 8 poles 750 rpm-50Hz / 900 rpm-60Hz

Model / Type	Gövde / Size	Fig	A	B	C	D	E	ØF	R	L	M	ØK	ØK	K¹	G	S	N
AVM 120/75	30B	A*	322	190	153	84,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM 160/75	30B	A*	322	190	153	84,5	203,5	155	185	100÷105	140÷160	12	4	22,5	22	38	93,5
AVM 210/75	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 330/75	40B	B	405	210	188	108,5	228,5	183	220	120	170	17	4	-	26	37	107,5
AVM 500/75	50A	A	466	230	226	120	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 700/75	50B	A	520	230	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 800/75	50B	A	520	230	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 950/75	50B	A	520	230	226	147	248	220	260	140÷150	190	18,5	4	23,5	27	50,5	120,5
AVM 1200/75	60B	C	604	269	260	172	274	244	282	155	225	22	4	-	25	53,5	133
AVM 1500/75	60B	C	604	269	260	172	274	244	282	155	225	22	4	-	25	53,5	133
AVM 2000/75	70B	C	634	315	290	172	323,5	284	327	155	255	22	4	-	30	65,5	160
AVM 3200/75	80B	C	773	340	334	219,5	352	309	360	180	280	25	4		35	77	172
AVM 4800/75	90B	D	750	390	366	192	398,5	354	405	100 x 2	320	28	6	-	38	76	196
AVM 5800/75	90C	D	842	390	366	238	398,5	354	405	100 x 2	320	28	6	-	38	76	196
AVM 5900/75	100B	D	884	460	410	237	454,5	412	465	125 x 2	380	38	6	-	45	98	222
AVM 8300/75	100B	D	884	460	410	237	454,5	412	465	125 x 2	380	38	6	-	45	98	222
AVM 9300/75	100B	D	884	460	410	237	454,5	412	465	125 x 2	380	38	6	-	45	98	222
AVM 13500/75	110B	E	1005	573	549	228	538	486	540	140 x 3	480	45	8	-	50	120	268
AVM 17000/75	110B	E	1005	573	549	228	538	486	540	140 x 3	480	45	8	-	50	120	268
AVM 22500/75	120B	E	1200	700	585	305	655	596	670	140 x 3	600	45	8	-	45	140	320
AVM 25500/75	120B	E	1200	700	585	305	655	596	670	140 x 3	600	45	8	-	45	140	320
AVM 30000/75	120B	E	1200	700	585	305	655	596	670	140 x 3	600	45	8	-	45	140	320

AVM 65/3

AVM 130/3

AVM 200/3

AVM 300/3

AVM 400/3

AVM 500/3

AVM 650/3

AVM 760/3

AVM 800/3

AVM 850/3

AVM 950/3

AVM 1100/3

AVM 1300/3

AVM 1600/3

AVM 1800/3

AVM 2000/3

AVM 2300/3

AVM 2500/3

AVM 2850/3

AVM 3300/3

AVM 4000/3

AVM 5000/3

AVM 6500/3

AVM 7600/3

AVM 9000/3

AVM 30/15

AVM 60/15

AVM 90/15

AVM 200/15

AVM 250/15

AVM 300/15

AVM 400/15

AVM 520/15

AVM 750/15

AVM 900/15

AVM 1100/15

AVM 1300/15

AVM 1500/15

AVM 1800/15

AVM 2000/15

AVM 2300/15

AVM 2450/15

AVM 2700/15

AVM 3100/15

AVM 3800/15

AVM 4300/15

AVM 5000/15

AVM 6000/15

AVM 7000/15

AVM 7500/15

AVM 7900/15

AVM 9500/15

AVM 11500/15

AVM 200/10

AVM 270/10

AVM 390/10

AVM 530/10

AVM 650/10

AVM 750/10

AVM 1110/10

AVM 1200/10

AVM 1300/10

AVM 1550/10

AVM 1700/10

AVM 2000/10

AVM 2300/10

AVM 3000/10

AVM 4500/10

AVM 5000/10

AVM 6000/10

AVM 6500/10

AVM 7000/10

AVM 8500/10

AVM 9800/10

AVM 10000/10

AVM 12000/10

AVM 13500/10

AVM 14500/10

AVM 15000/10

AVM 18500/10

AVM 20500/10

AVM 120/75

AVM 160/75

AVM 210/75

AVM 330/75

AVM 500/75

AVM 700/75

AVM 800/75

AVM 950/75

AVM 1200/75

AVM 1500/75

AVM 2000/75

AVM 3200/75

AVM 4800/75

AVM 5800/75

AVM 5900/75

AVM 8300/75

AVM 9300/75

AVM 13500/75

AVM 17000/75
