Gerdirme Elemanları – AN Serisi

Name: Gerdirme Elemanları – AN Serisi
Brand: Avibro

360° İnceleyin

Ürünü döndürmek için mouse ya da parmağınızla sürükleyin

Gerdirme Elemanları

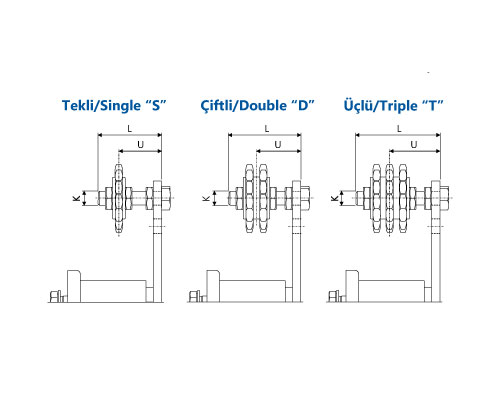

ANSI	DIN 8187	MODEL	DİŞ SAYISI	K	L	Somun Tork / Torque hex nut	Uygulama Ağırlığı / Adjusting range track U	Model / Size (ASE)	Ağırlık / Weight (Kg)
TEKLİ "S"
35	ISO 06 B-1	AN3/8'' 10S	15	M10	55	20	21-45 / 19-45	ASE 15/18	0,12
40	ISO 08 B-1	AN1/2'' 10S	15	M10	55	20	21-43	ASE 18	0,2
50	ISO 10 B-1	AN5/8'' 12S	15	M12	80	35	26-67	ASE 27	0,39
60	ISO 12 B-1	AN3/4'' 12S	15	M12	80	35	26-67	ASE 27	0,59
60	ISO 12 B-1	AN3/4'' 20S	15	M20	100	172	38-82	ASE 38	0,91
80	ISO 16 B-1	AN1'' 16S	13	M20	100	172	38-82	ASE 38	1,3
100	ISO 20 B-1	AN1''-1/4'' 20S	13	M20	100	172	40-82 / 48-82	ASE 45-50	2,08
120	ISO 24 B-1	AN1''-1/2'' 20S	11	M20	140	172	40-122 / 48-122	ASE 45-50	2,54
ÇİFTLİ "D"
35	ISO 06 B-2	AN3/8'' 10D	15	M10	55	20	27-39 / 28-39	ASE 15/18	0,2
40	ISO 08 B-2	AN1/2'' 10D	15	M10	55	20	28-40	ASE 18	0,38
50	ISO 10 B-2	AN5/8'' 12D	15	M12	80	35	36-60	ASE 27	0,76
60	ISO 12 B-2	AN3/4'' 12D	15	M12	80	35	36-58	ASE 27	1,27
60	ISO 12 B-2	AN3/4'' 20D	15	M20	100	172	47-93	ASE 38	1,56
80	ISO 16 B-2	AN1'' 16D	13	M20	100	172	54-85	ASE 38	2,69
100	ISO 20 B-2	AN1''-1/4'' 20D	13	M20	100	172	60-104 / 68-104	ASE 45-50	4,79
120	ISO 24 B-2	AN1''-1/2'' 20D	11	M20	140	172	68-93 / 76-93	ASE 45-50	5,78
ÜÇLÜ "T"
35	ISO 06 B-3	AN3/8'' 10T	15	M10	55	20	29-51 / 28-39	ASE 18	0,26
40	ISO 08 B-3	AN1/2'' 10T	15	M10	55	20	38-56	ASE 18	0,58
50	ISO 10 B-3	AN5/8'' 12T	15	M12	80	35	42-52	ASE 27	1,12
60	ISO 12 B-3	AN3/4'' 12T	15	M12	80	35	55-85	ASE 27	1,66
60	ISO 12 B-3	AN3/4'' 20T	15	M20	100	172	55-84	ASE 38	2,13
80	ISO 16 B-3	AN1'' 16T	13	M20	100	172	71-110	ASE 38	4,13
100	ISO 20 B-3	AN1''-1/4'' 20T	13	M20	100	172	78-105 / 86-105	ASE 45-50	7,43
120	ISO 24 B-3	AN1''-1/2'' 20T	11	M20	140	172	93-109 / 101-109	ASE 45-50	9,07

Bu ürün için henüz data sheet eklenmedi.
