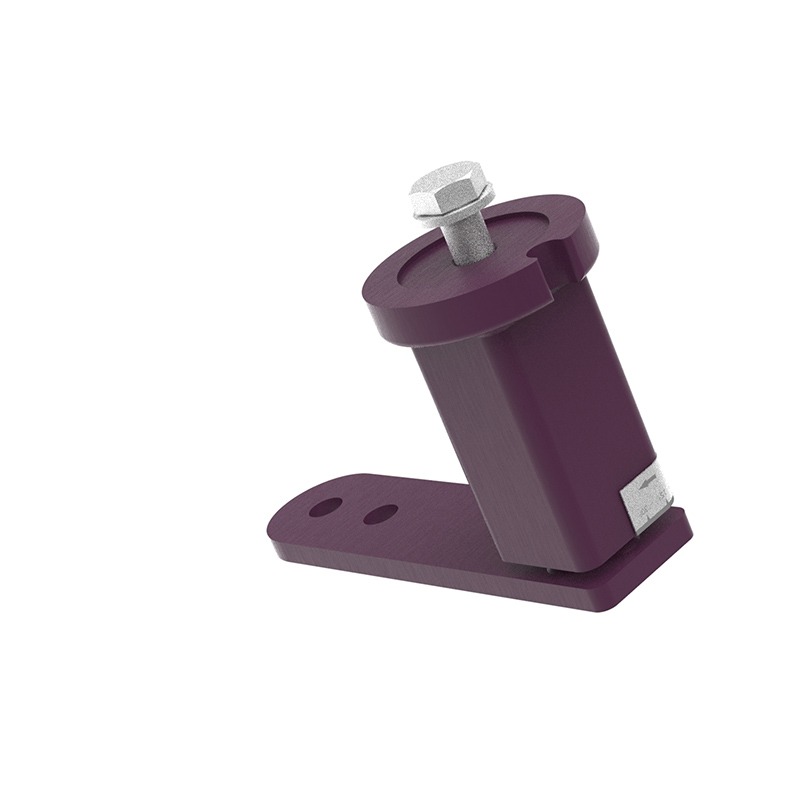

Gerdirme Elemanları – ASE-F Serisi
360° İnceleyin
Ürünü döndürmek için mouse ya da parmağınızla sürükleyin
Gerdirme Elemanları
ASE gergi kolundan farklı olarak gövde arkasından saç veya bir aparatla bağlantı yapılamayan durumlarda kullanılır. Montajı kol üzerinden civata sıkılarak yapılır. Sıkıştırma kuvvetinin en opsiyonel kullanımı için bağlantı civatası 12.9 kalite kullanılmalıdır.

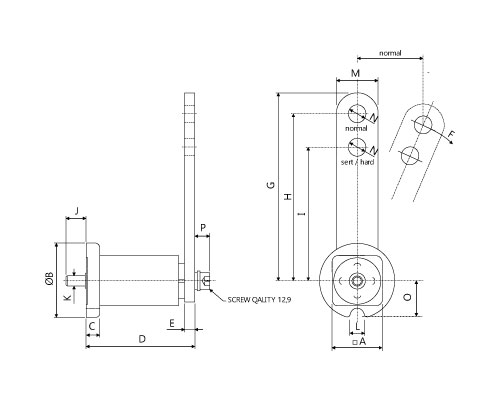

| Model / Type | A | ØB | C | D | E | M | G | H | l | J | K | L | ØN | O | p | Ağırlık / Weight (Kg) |
| ASE-F 15 | 30 | 45 | 9 | 67 | 6 | 25 | 112,5 | 100 | 80 | 11 | M6 | 8,5 | 10,5 | 20,75 | 8 | 0,47 |
| ASE-F 18 | 35 | 58 | 11 | 81 | 8 | 30 | 115 | 100 | 80 | 17 | M8 | 8,5 | 10,5 | 25,25 | 10 | 0,79 |
| ASE-F 27 | 40 | 78 | 13,5 | 107 | 8 | 44 | 152 | 130 | 100 | 19 | M10 | 10,5 | 12,5 | 29,5 | 15 | 1,46 |
| ASE-F 38 | 60 | 95 | 13,5 | 137 | 10 | 60 | 205 | 175 | 140 | 18 | M12 | 12,5 | 20,5 | 42 | 13 | 3,35 |
| ASE-F 45 | 80 | 115 | 17 | 199 | 12 | 70 | 260 | 225 | 180 | 34 | M16 | 13 | 20,5 | 52 | 18 | 7,24 |
| ASE-F 50 | 80 | 125 | 20,5 | 211 | 20 | 80 | 290 | 250 | 200 | 24 | M20 | 17 | 20,5 | 55 | 19 | 10,5 |
