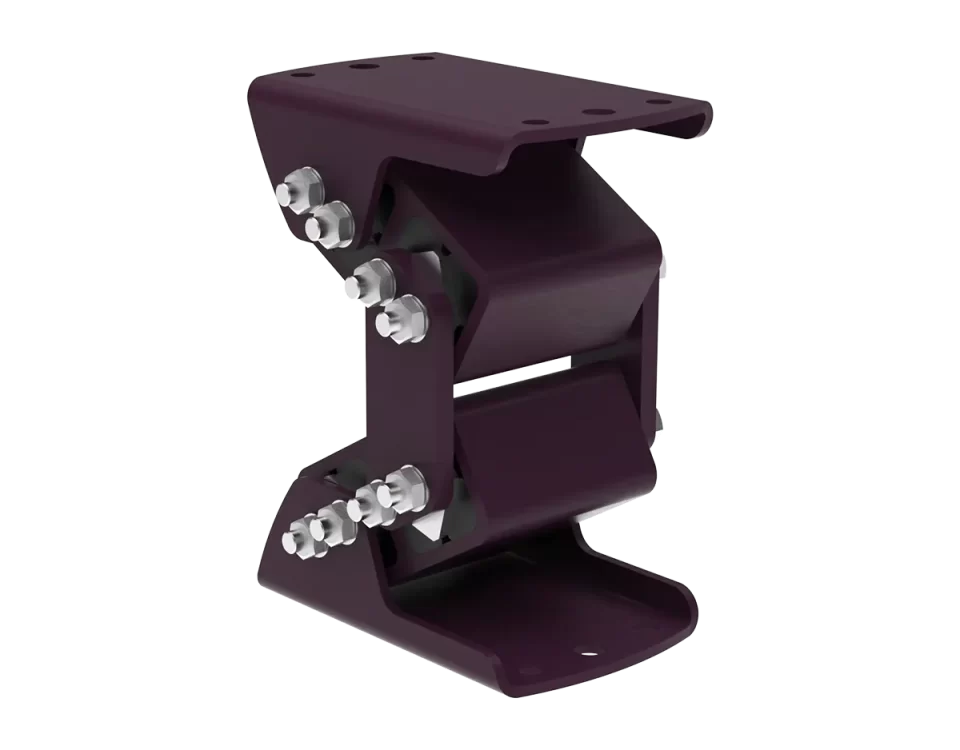

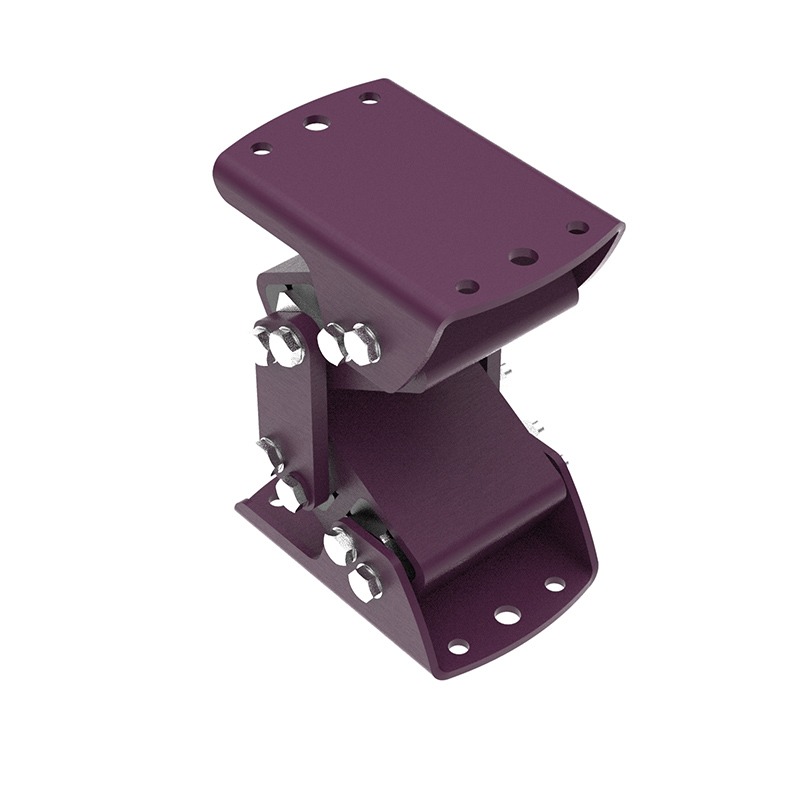

Salınım Elemanları – AAB-D Serisi
360° İnceleyin
Ürünü döndürmek için mouse ya da parmağınızla sürükleyin
Salınım Elemanları
18 ile 38 arası modellerin gövdesi alüminyum malzemeden, 45 ile 50 modellerin gövdesi sfero dökümden yapılmıştır. 18 ile 45 model arası iç kare çubuklar alüminyum malzemeden , 50 model iç kare çubuklar çelikten imal edilmiştir. Daha kısa kol yapısı sahip AAB-D tip salınım elemanı yük altında AAB modelin iki katı dayanım ve yükleme gücüne sahip salınım elemanlarıdır.

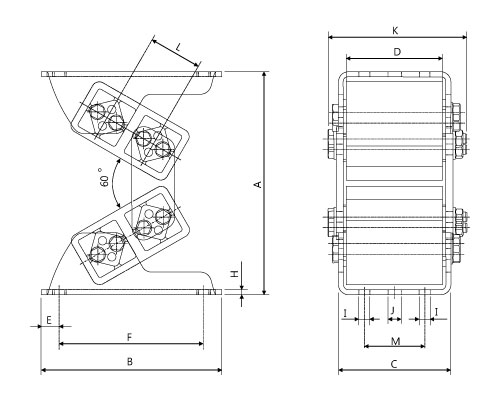

| Model / Type | G (N) | A Yüksüz (mm) | A Max Yük (mm) | B Yüksüz (mm) | B Max Yük (mm) | C | ØD | E | F | H | K | L | M | N | Ağırlık / Weight (Kg) |
| AAB-D 18 | 500-1200 | 141 | 107 | 115 | 61 | 50 | 12,5 | 90 | 3 | 9 | 9 | 74 | 35 | 30 | 1,75 |
| AAB-D 27 | 1000-2500 | 180 | 144 | 150 | 93 | 80 | 15 | 120 | 4 | 9 | 11 | 116 | 44 | 50 | 3,20 |
| AAB-D 38 | 2000-4000 | 240 | 215 | 185 | 118 | 100 | 17,5 | 150 | 5 | 11 | 13,5 | 147 | 60 | 70 | 7,00 |
| AAB-D 45 | 3000-6000 | 298 | 240 | 220 | 132 | 110 | 25 | 170 | 6 | 13,5 | 18 | 168 | 73 | 80 | 14,30 |
| AAB-D 50 | 4000-9000 | 329 | 272 | 235 | 142 | 120 | 25 | 185 | 6 | 13,5 | 18 | 166 | 78 | 90 | 18,00 |
| AAB-D 50-1.6 | 6000-12000 | 329 | 272 | 235 | 186 | 160 | 25 | 185 | 8 | 13,5 | 18 | 214 | 78 | 90 | 24,00 |
| AAB-D 50-2 | 8000-16000 | 329 | 272 | 235 | 226 | 180 | 25 | 185 | 8 | 13,5 | 18 | 260 | 78 | 90 | 30,45 |
