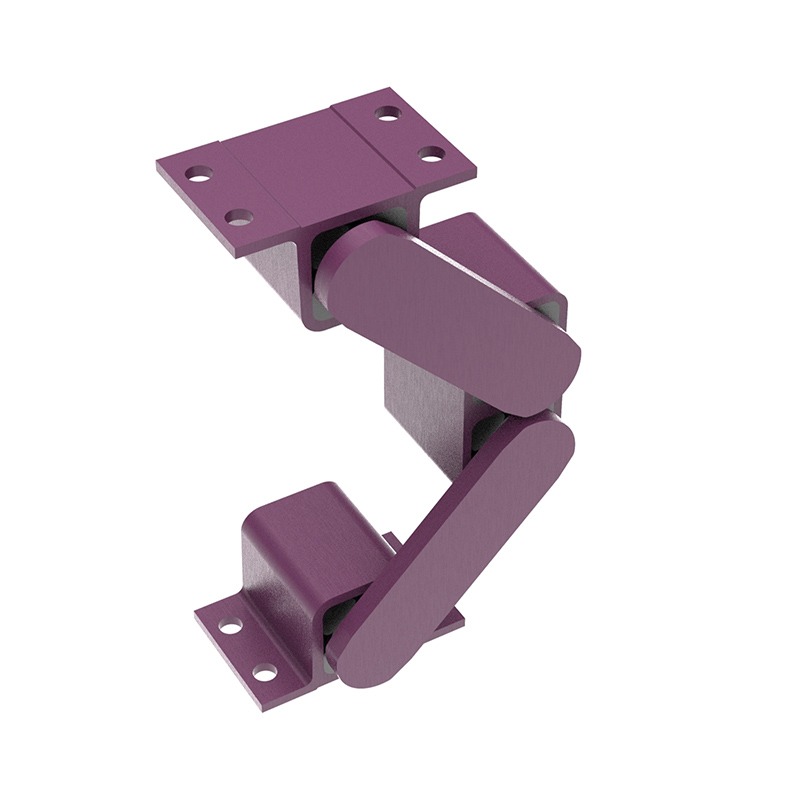

Salınım Elemanları – AAB Serisi
360° İnceleyin
Ürünü döndürmek için mouse ya da parmağınızla sürükleyin
AAB tip salınım elemanları gövdeleri alüminyum alaşımdan ve sfero dökümden, iç parçalar kaynaklı çelik profilden yapılmıştır. Salınım elemanları montajı, bağlantı flanşlarındaki montaj delikleri ile civata somun bağlantısı yapılır. Titreşimli eleklerde ve çalkalama hareketi yapan sistemlerde askı veya ayak olarak kullanılabilir. Santrifüj kuvvetini ve sistem salınımını taşıma doğrultusun da tutulmasını sağlar. Sistemden zemine titreşim iletimini neredeyse sıfıra indirir. Motor kalkışında sistemin doğal frekansından dolayı oluşan rastgele salınımları büyük ölçüde engeller. AAB tipi salınım elemanları, salınım yapan kütlenin ağırlığına göre seçilmelidir. Tüm salınım kolları belirli bir yönde monte edilmelidir, üst kollar malzeme akışı yönünde eğimli olmalıdır.
| Model / Type | G (N) | A Yüksüz (mm) | A Max Yük (mm) | B Yüksüz (mm) | B Max Yük (mm) | C | ØD | E | F | H | K | L | M | N | Ağırlık / Weight (Kg) |
| AAB 15 | 50-160 | 173 | 119 | 72 | 90 | 80 | 7 | 50 | 65 | 3 | 10 | 40 | 51 | - | 0,64 |
| AAB 18 | 120-350 | 212 | 150 | 89 | 109 | 100 | 9 | 60 | 80 | 3,5 | 14 | 50 | 65 | - | 1,10 |
| AAB 27 | 250-800 | 235 | 170 | 96 | 118 | 100 | 11 | 80 | 105 | 4,5 | 17 | 60 | 80 | - | 2,13 |
| AAB 38 | 600-1600 | 300 | 220 | 118 | 145 | 125 | 13 | 100 | 125 | 6 | 21 | 80 | 105 | 40 | 4,54 |
| AAB 45 | 1200-3000 | 353 | 257 | 145 | 172 | 140 | 13x26 | 115 | 145 | 8 | 28 | 100 | 132 | 58 | 12,0 |
| AAB 50 | 2500-6000 | 380 | 277 | 150 | 184 | 150 | 17x27 | 130 | 170 | 12 | 35 | 120 | 160 | 60 | 20,0 |
| AAB 50-2 | 4200-10000 | 380 | 277 | 150 | 184 | 150 | 17x27 | 130 | 170 | 12 | 40 | 200 | 245 | 70 | 31,0 |
Bu ürün için henüz data sheet eklenmedi.
