G= max. birim ya da esnek askı başına N yükleme /
K = Makina salınım faktörü
n = max. frekans min–1 at 10°, sıfırdan ±5°
C = dinamik yaylanma değeri Nm /mm at ± 5°, frekans aralığı 300 – 600 dak-1
sw = maksimum genlik mm

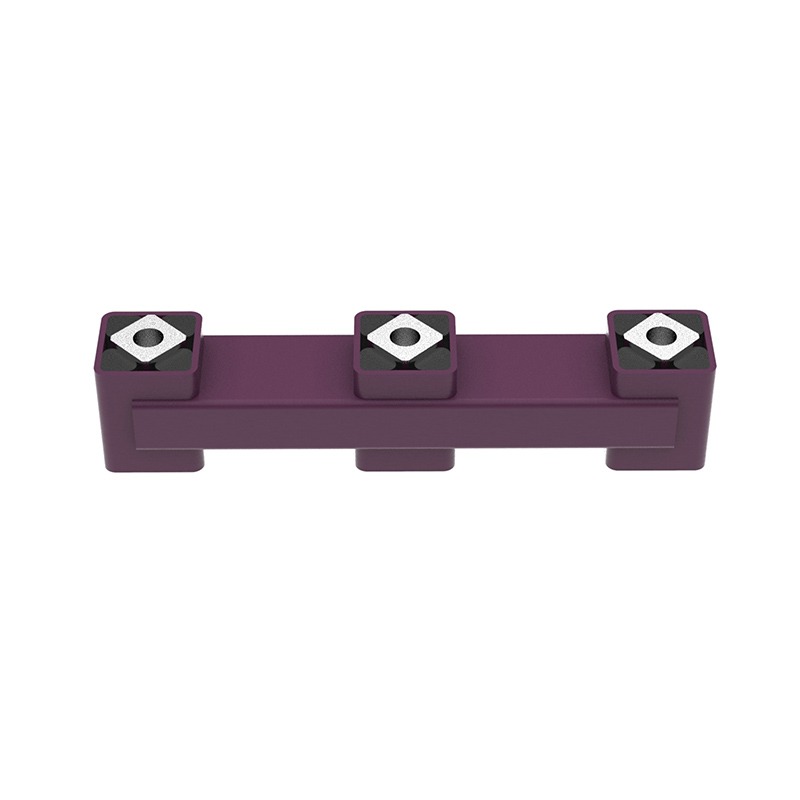

AAD-C modelinin gövdesi çelik profilden kaynaklı şekilde oluşmaktadır. İç kare çubuklar ise AAD-C 18 modelinden AAD-C 45 modeline kadar hafif alaşımlı alüminyumdan oluşmaktadır.
| Model / Type | G (N) K=2 | G (N) K=3 | G (N) K=3 | nerr min¯¹ max in +-5 | SW | cd (N/mm) | A | B | D | ØE | K | S | Ağırlık / Weight (Kg) |
|
| AAD-C 18 | 400 | 120 | 100 | 640 | 17 | 22 | 100 | 50 | 55 | 12 | 0 -0,2 | 40x20 | 0 -0,3 | 0.76 |
| AAD-C 27 | 400 | 240 | 200 | 590 | 21 | 32 | 120 | 60 | 65 | 12 | +0,5 - 0,3 | 50x30 | 0 -0,3 | 0.85 |
| AAD-C 38 | 400 | 500 | 400 | 510 | 28 | 45 | 160 | 80 | 90 | 20 | +0,5 - 0,2 | 70x50 | 0 -0,3 | 3.00 |
| AAD-C 45 | 400 | 1000 | 800 | 450 | 35 | 50 | 200 | 100 | 110 | 20 | +0,5 - 0,2 | 90x50 | 0 -0,3 | 5.70 |
