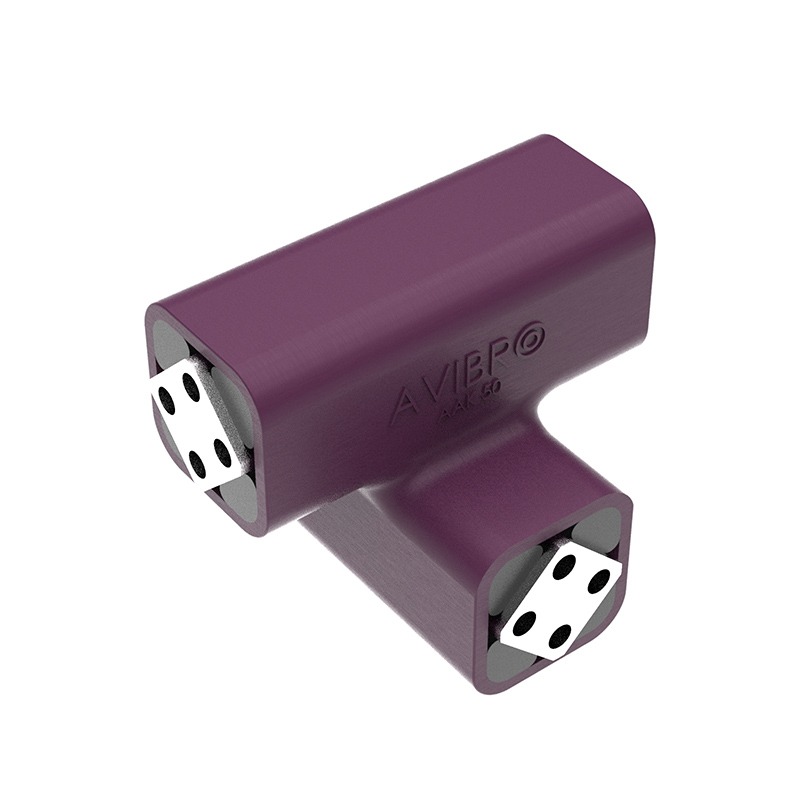

Salınım Elemanları – AAK Serisi
360° İnceleyin
Ürünü döndürmek için mouse ya da parmağınızla sürükleyin
Salınım Elemanları
AAK 15 ile AAK 45 arasındaki modeller için bağlantı şekli iç karelerin sabitlenmesi için kare merkez parçalarının boydan boya civata kullanılması tavsiye edilir. AAK 50 ve üst modellerinde ise kare merkez parçalarına açılmış dişli deliklere takılan 12.9 civata kullanılması tavsiyemizdir.
| Model / Type | G (N) |
S max in min¯¹ at ±5º Iˈ |
A+0,5 0 |
B +0,2 - |
C | D | E | F | I | I' | Ağırlık / Weight (Kg) |
||
| AAK 15 | 160 | 1200 | 5 | 10 | + - |
0,2 | 27 | 50 | 65 | - | - | - | 0.40 |
| AAK 18 | 300 | 800 | 6 | 12 | + - |
0,3 | 32 | 60 | 85 | - | - | - | 0.60 |
| AAK 27 | 800 | 800 | 8 | 20 | + - |
0,4 | 45 | 89 | 105 | - | - | - | 1.50 |
| AAK 38 |
1600 | 800 | 10 | 25 | + - |
0,5 | 60 | 120 | 130 | - | - | - | 3.00 |
| AAK 45 | 3000 | 600 | 12 | 35 | + - |
0,5 | 72 | 150 | 160 | - | - | - | 5.30 |
| AAK 50 | 5600 | 400 | M12 | 40 | 78 | 162 | 210 | 40 | 70 | 12.50 | 9.00 | ||
| AAK 60 | 10000 | 300 | M16 | 45 | 100 | 218 | 310 | 50 | 80 | 16.50 | 35.00 | ||
| AAK 80 | 20000 | 150 | M20 | 60 | 136 | 280 | 410 | 50 | 90 | 20.50 | 75.00 | ||
| AAK 100-4 | 30000 | 100 | M24 | 75 | 170 | 340 | 410 | 50 | 100 | 25 | 124.00 | ||
| AAK 100-5 | 40000 | 100 | M24 | 75 | 170 | 340 | 510 | 50 | 100 | 25 | 148.00 |
yemizdir.
