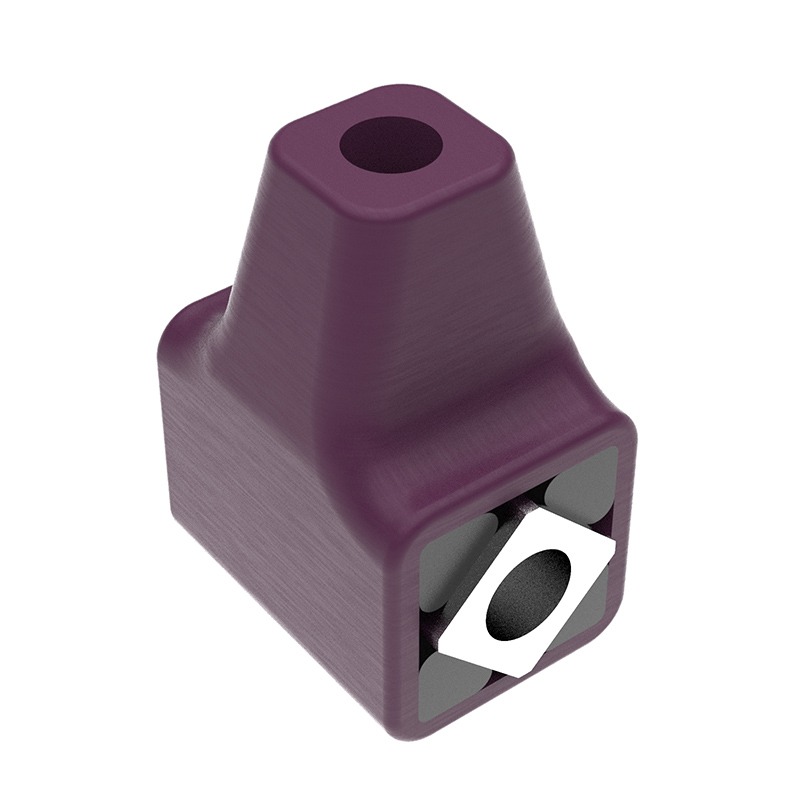

Salınım Elemanları – AAV Serisi
360° İnceleyin
Ürünü döndürmek için mouse ya da parmağınızla sürükleyin
AAV salınım elemanı gövde bağlantı kılavuz dişi tercihen sol ve sağ yönlü versiyonlarda askı çubuğunun uzunluğu rahatça ayarlanabilir.
***Elek dairesel hareketi için salınım elemanları arası açı 90° pozisyonda olmalı, Maksimum salınım açısı α=±2° arasında olmalıdır.
*** Elek eliptik hareketi için salınım elemanları paralel pozisyonda olmalı,
Maksimum salınım açısı α=±2° arasında,
Maksimum salınım açısı β=±5° arasında olmalı.
Bağlantı kolu, somun, ve yaylı rondelalar müşteri tarafından temin edilmelidir.Eleğin dairesel hareket yarıçapını, eleğin bağlantı kolu uzunluğu ve oluşturulan merkezkaç kuvveti belirler.Elek tarafındaki salınım elemanı,eleğin ağırlık merkezine çok yakın bir yüksekliğe veya çok az altına monte edilir.
| Model / Type | G (N) | A | B | C | D | H | L | M | øN | O | S | Ağırlık / Weight (Kg) |
| AAV 18 | 600-1600 | 60 | 65 | 42 | 28 | 23 | 60 | M16 | 13 | 54 | 18 | 0,75 |
| AAV 18L | 600-1600 | 60 | 65 | 42 | 28 | 23 | 60 | M16-LH | 13 | 54 | 18 | 0,75 |
| AAV 27 | 1300-3000 | 80 | 90 | 55 | 42 | 31 | 80 | M20 | 16 | 74 | 25 | 1,75 |
| AAV 27L | 1300-3000 | 80 | 90 | 55 | 42 | 31 | 80 | M20-LH | 16 | 74 | 25 | 1,75 |
| AAV 38 | 2600-5000 | 100 | 110 | 67 | 48 | 41 | 100 | M24 | 20 | 89 | 35 | 3,50 |
| AAV 38L | 2600-5000 | 100 | 110 | 67 | 48 | 41 | 100 | M24-LH | 20 | 89 | 35 | 3,50 |
| AAV 45 | 4500-7500 | 120 | 130 | 70 | 60 | 45 | 105 | M36 | 20 | 93 | 45 | 6,00 |
| AAV 45L | 4500-7500 | 120 | 130 | 70 | 60 | 45 | 105 | M36-LH | 20 | 93 | 45 | 6,00 |
| AAV 50 | 6000-16000 | 200 | 210 | 85 | 80 | 55 | 130 | M42 | - | 116 | 50 | 12,0 |
| AAV 50L | 6000-16000 | 200 | 210 | 85 | 80 | 55 | 130 | M42-LH | - | 116 | 50 | 12,0 |
