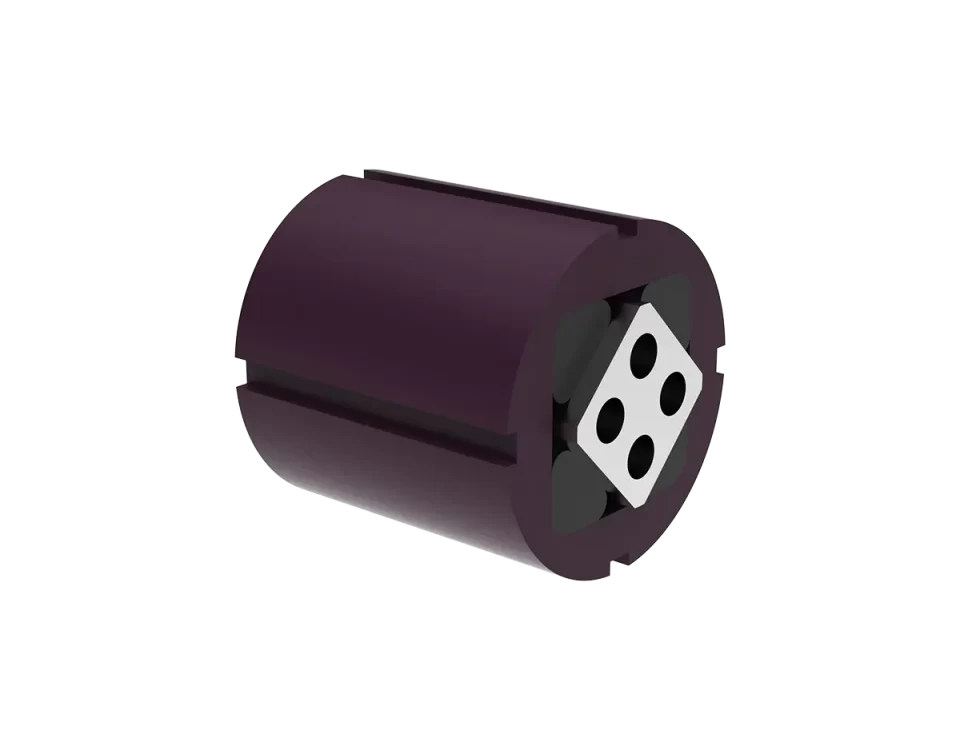

ADK-A salınım elemanı, yuvarlak gövde ve iç kare çubuktan oluşur. İkili, dörtlü veya her bir delikte kılavuz diş çekilmiş olarak sipariş edilebilir. Makinaya bağlantı gövdenin üzerindeki girintilerden sabitlenerek üzerine takılan ikinci şasenin yön değiştirmesine olanak verir.

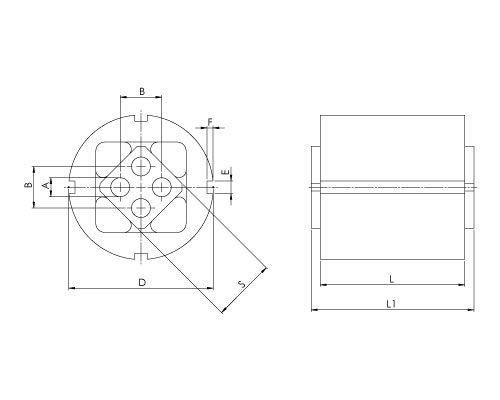

| Model Type | ØA | B | D | E | F | S | L | L1 | Torque M in Nm at α 5° | Torque M in Nm at α 10° | Torque M in Nm at α 15° | Torque M in Nm at α 20° | Torque M in Nm at α 25° | Torque M in Nm at α 30° | Ağırlık Weight (Kg) |
| ADK-A 15x25 | 5 | 10 | 36 | 5 | 2.5 | 16 | 25 | 30 | 0.7 | 1.6 | 2.6 | 4.0 | 5.7 | 8.2 | 0.07 |
| ADK-A 15x40 | 5 | 10 | 36 | 5 | 2.5 | 16 | 40 | 45 | 1.1 | 2.5 | 4.2 | 6.4 | 9.2 | 13.2 | 0.11 |
| ADK-A 15x60 | 5 | 10 | 36 | 5 | 2.5 | 16 | 60 | 65 | 1.6 | 3.8 | 6.3 | 9.6 | 13.8 | 19.8 | 0.16 |
| ADK-A 18x30 | 6 | 12 | 45 | 5 | 2.5 | 18 | 30 | 35 | 1.9 | 4.5 | 7.5 | 11.0 | 15.0 | 20.6 | 0.12 |
| ADK-A 18x50 | 6 | 12 | 45 | 5 | 2.5 | 18 | 50 | 55 | 3.2 | 7.5 | 12.5 | 18.3 | 25.0 | 34.4 | 0.20 |
| ADK-A 18x80 | 6 | 12 | 45 | 5 | 2.5 | 18 | 80 | 85 | 5.1 | 12.0 | 20.0 | 29.3 | 40.0 | 55.0 | 0.31 |
| ADK-A 27x40 | 8 | 18 | 62 | 6 | 3 | 25 | 40 | 45 | 4.7 | 10.7 | 17.5 | 26.9 | 39.5 | 57.0 | 0.25 |
| ADK-A 27x60 | 8 | 18 | 62 | 6 | 3 | 25 | 60 | 65 | 7.0 | 16.0 | 26.3 | 40.3 | 59.3 | 85.5 | 0.37 |
| ADK-A 27x100 | 8 | 18 | 62 | 6 | 3 | 25 | 100 | 105 | 11.7 | 26.7 | 43.8 | 67.2 | 98.8 | 142.5 | 0.62 |
| ADK-A 38x60 | 10 | 25 | 80 | 7 | 3.5 | 35 | 60 | 70 | 13.0 | 30.4 | 50.6 | 78.0 | 113.0 | 162.0 | 0.63 |
| ADK-A 38x80 | 10 | 25 | 80 | 7 | 3.5 | 35 | 80 | 90 | 17.3 | 40.5 | 67.5 | 104.0 | 151.0 | 216.0 | 0.83 |
| ADK-A 38x120 | 10 | 25 | 80 | 7 | 3.5 | 35 | 120 | 130 | 26.1 | 60.8 | 101.2 | 156.0 | 226.0 | 324.0 | 1.21 |
| ADK-A 45x80 | 12 | 35 | 95 | 8 | 4 | 45 | 80 | 90 | 27.6 | 62.4 | 104.0 | 160.0 | 222.0 | 320.0 | 1.10 |
| ADK-A 45x100 | 12 | 35 | 95 | 8 | 4 | 45 | 100 | 110 | 34.5 | 78.0 | 130.0 | 200.0 | 278.0 | 400.0 | 1.37 |
| ADK-A 45x150 | 12 | 35 | 95 | 8 | 4 | 45 | 150 | 160 | 51.8 | 117.0 | 195.0 | 300.0 | 420.0 | 600.0 | 2.03 |
| ADK-A 50x120 | M12x40 | 40 | 108 | 8 | 4 | 50 | 120 | 130 | 51.0 | 133.0 | 250.0 | 395.0 | 570.0 | 780.0 | 2.39 |
| ADK-A 50x200 | M12x40 | 40 | 108 | 8 | 4 | 50 | 200 | 210 | 102.0 | 260.0 | 475.0 | 745.0 | 1070.0 | 1450.0 | 3.99 |
| ADK-A 50x300 | M12x40 | 40 | 108 | 8 | 4 | 50 | 300 | 310 | 150.0 | 385.0 | 700.0 | 1100.0 | 1590.0 | 2160.0 | 5.99 |
